Bagaimana Pompa Aliran Aksial Submersible Meningkatkan Perpindahan Air Aliran Tinggi?

Garis Besar Artikel

Bagi para insinyur, kontraktor, pemerintah kota, operator industri, dan pemilik proyek pertanian, memilih pompa aliran besar bukan sekadar soal memilih motor terbesar yang tersedia. Sistem pemompaan harus sesuai dengan laju aliran yang diperlukan, head dinamis total, kualitas air, lingkungan pengoperasian, struktur instalasi, catu daya, dan siklus kerja yang diharapkan.

• Memahami peran hidrolik pemompaan aliran aksial.
• Identifikasi mengapa konstruksi submersible dapat menyederhanakan desain stasiun pompa.
• Evaluasi kapasitas pompa sesuai dengan kondisi proyek sebenarnya.
• Mengurangi risiko pemasangan dan pemeliharaan melalui perencanaan yang tepat.
• Pilih bahan yang sesuai, sistem perlindungan, dan fungsi pemantauan.
• Cocokkan konfigurasi pompa dengan aplikasi perpindahan air.

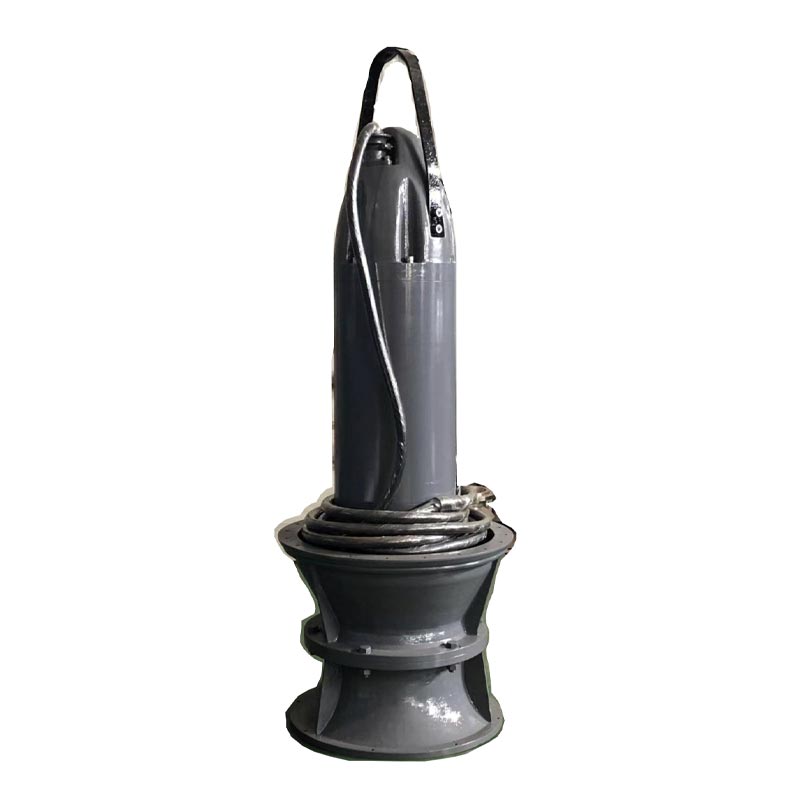

Apa Itu Pompa Aliran Aksial Submersible?

A Pompa Aliran Aksial Submersibleadalah mesin pompa berkapasitas tinggi yang dirancang terutama untuk memindahkan air dalam jumlah besar melalui kepala pengangkat yang relatif rendah. Berbeda dengan pompa sentrifugal konvensional yang umumnya mengandalkan pergerakan air secara radial, pompa aliran aksial menggunakan impeller tipe baling-baling untuk memindahkan air secara substansial sejajar dengan poros pompa.

Konfigurasi hidraulik ini menjadikan teknologi aliran aksial sangat tepat ketika proyek memerlukan aliran tinggi, bukan tekanan tinggi. Contoh umum termasuk drainase banjir, saluran irigasi, pemompaan air hujan, sirkulasi air pendingin, perpindahan air sungai, dan drainase kota.

Kata “submersible” menggambarkan pengaturan instalasi. Pompa dan motor listrik digabungkan menjadi satu unit dan beroperasi di bawah permukaan air. Hal ini menghilangkan banyak persyaratan penyelarasan mekanis yang terkait dengan rakitan pompa dan motor yang dipasang secara terpisah.

Peralatan aliran aksial submersible modern dapat menggabungkan motor tersegel, segel mekanis, deteksi kebocoran, pemantauan suhu belitan, pemantauan suhu bantalan, dan perlindungan kabinet kontrol. Fitur-fitur ini membantu operator mengelola peralatan yang beroperasi di bawah air sekaligus mengurangi intervensi manual yang tidak perlu.

Cara Kerja Sistem Pemompaan

Proses pengoperasian dimulai ketika air masuk ke intake pompa. Motor memutar poros dan impeler bergaya baling-baling, menghasilkan gaya hidrolik aksial yang menggerakkan air melalui pompa dan masuk ke saluran pembuangan.

Karena motor terendam, air di sekitarnya dapat membantu pembuangan panas. Hal ini sangat berguna selama siklus pengoperasian yang panjang karena manajemen suhu motor merupakan faktor penting dalam keandalan peralatan listrik.

Konfigurasi terintegrasi juga menghilangkan kebutuhan akan poros terbuka yang panjang antara motor yang dipasang di permukaan dan pompa yang terendam. Lebih sedikit komponen transmisi mekanis eksternal berarti lebih sedikit kekhawatiran terkait penyelarasan dan pengaturan pemasangan yang lebih ringkas.

1. Air memasuki zona pemasukan:Desain hidrolik mengarahkan air ke arah impeler yang berputar.
2. Motor menggerakkan impeler:Energi listrik diubah menjadi energi mekanik rotasi.
3. Impeler menghasilkan gaya dorong aksial:Sejumlah besar air didorong melalui saluran pompa.
4. Air bergerak menuju pembuangan:Aliran diarahkan ke saluran keluar, pipa, atau sistem stasiun pemompaan.
5. Sistem perlindungan memantau operasi:Sensor dapat mengidentifikasi kebocoran abnormal, kondisi suhu, atau risiko pengoperasian lainnya.

Kinerja hidraulik sebenarnya bergantung pada geometri impeler, kecepatan putaran, konfigurasi sudu, diameter pompa, kondisi air, head sistem, dan titik pengoperasian. Oleh karena itu, pompa harus selalu dipilih berdasarkan data kinerja yang telah diverifikasi, bukan berdasarkan daya motor saja.

Komponen Utama dan Konstruksi

Pompa Aliran Aksial Submersible yang andal lebih dari sekadar impeler dan motor. Kinerjanya bergantung pada interaksi antara komponen hidrolik, proteksi kelistrikan, sistem penyegelan, bantalan, kabel, dan struktur instalasi pendukung.

Keuntungan Utama untuk Proyek Pemompaan Modern

Pemilik proyek sering kali menghadapi tantangan praktis yang sama: terbatasnya ruang instalasi, meningkatnya biaya konstruksi, fluktuasi ketinggian air, sulitnya akses pemeliharaan, dan kebutuhan untuk membuang air dalam jumlah besar dengan cepat. Pompa Aliran Aksial Submersible yang dipilih dengan tepat dapat mengatasi beberapa masalah ini secara bersamaan.

1. Aliran tinggi pada head rendah

Konfigurasi aliran aksial secara alami cocok untuk memindahkan volume besar dimana head yang dibutuhkan relatif kecil. Hal ini menjadikannya pilihan yang efektif untuk tugas drainase dan pemindahan air di mana keluaran lebih penting daripada tekanan pembuangan yang tinggi.

2. Instalasi kompak

Pompa dan motor diintegrasikan ke dalam satu rakitan terendam. Hal ini dapat mengurangi jumlah mesin di atas tanah dan menyederhanakan pengaturan stasiun pemompaan secara keseluruhan.

3. Instalasi mekanis yang disederhanakan

Sistem pompa konvensional mungkin memerlukan penyelarasan yang cermat antara komponen pompa dan motor yang terpisah. Unit submersible terintegrasi mengurangi jumlah antarmuka mekanis eksternal yang harus diselaraskan selama pemasangan.

4. Pendinginan motor yang efektif

Air di sekitarnya menyediakan media perpindahan panas yang besar. Oleh karena itu, motor terendam yang dirancang dengan benar dapat mencapai pendinginan yang efektif selama pengoperasian berkelanjutan.

5. Mengurangi kebisingan pengoperasian

Pengoperasian terendam secara alami mengisolasi sebagian besar kebisingan mekanis. Hal ini dapat bermanfaat bagi stasiun drainase perkotaan, instalasi bawah tanah, dan fasilitas yang terletak di dekat kawasan berpenduduk.

6. Adaptasi yang lebih baik terhadap fluktuasi permukaan air

Fasilitas pengendalian banjir dan drainase sering kali mengalami perubahan ketinggian air. Konfigurasi kapal selam bisa sangat praktis jika peralatan konvensional di atas air akan terkena risiko banjir.

7. Persyaratan konstruksi sipil yang berpotensi lebih rendah

Susunan pompa yang kompak dapat mengurangi ruang struktural yang dibutuhkan untuk stasiun pompa tertentu. Penghematan konstruksi sebenarnya bergantung pada geometri proyek, desain sipil, pengaturan pembuangan, dan kondisi instalasi lokal.

Aplikasi Khas

Fleksibilitas pemompaan aliran aksial menjadikan teknologi ini berguna di seluruh proyek pengelolaan air kota, industri, pertanian, dan lingkungan.

Kesesuaian aplikasi harus selalu dikonfirmasikan terhadap karakteristik cairan sebenarnya. Suhu, pH, padatan tersuspensi, komponen korosif, serpihan, dan kontaminan lainnya dapat memengaruhi pemilihan material dan keandalan pengoperasian.

Faktor Kunci Pemilihan Pompa

Memilih pompa hanya berdasarkan laju aliran yang dibutuhkan adalah salah satu penyebab paling umum dari kinerja sistem yang buruk. Lingkungan hidraulik dan pengoperasian yang lengkap harus dievaluasi sebelum menyelesaikan spesifikasi.

Perhitungan hidrolik harus mempertimbangkan kurva sistem sebenarnya daripada mengandalkan nilai nominal. Titik pengoperasian terbaik umumnya adalah saat pompa dapat memberikan tugas yang diperlukan tanpa pelambatan yang berlebihan, pengoperasian yang tidak stabil, getaran, atau konsumsi energi yang tidak perlu.

Pompa Aliran Aksial Submersible vs. Unit Pompa Konvensional

Sistem pemompaan submersible dan konvensional dapat menghasilkan perpindahan air yang andal bila direkayasa dengan benar. Perbedaannya terutama terletak pada cara pemasangan peralatan dan cara penataan motor, pompa, pendingin, dan prasarana pendukungnya.

Pilihan yang tepat tergantung pada situsnya. Pompa konvensional tetap lebih disukai jika akses permukaan mudah, head sangat tinggi, atau persyaratan proses spesifik mendominasi. Konfigurasi aliran aksial submersible menjadi sangat menarik ketika aliran tinggi, head rendah, konstruksi kompak, dan ketinggian air yang berfluktuasi merupakan persyaratan utama proyek.

Pertimbangan Instalasi

Pemasangan yang tepat sangat penting karena bahkan pompa yang dirancang dengan baik pun dapat mengalami kinerja yang buruk jika pengaturan saluran masuk atau sistem pembuangan tidak dikonfigurasi dengan benar.

1. Periksa ruang instalasi:Singkirkan puing-puing konstruksi dan benda asing yang dapat masuk ke dalam pompa.
2. Periksa geometri saluran masuk:Saluran masuk harus memberikan aliran yang stabil dan seragam ke dalam pompa.
3. Konfirmasikan perendaman minimum:Pompa harus beroperasi pada ketinggian air yang ditentukan pabrikan.
4. Lindungi kabel daya:Cegah tikungan tajam, abrasi, gerakan tidak terkendali, dan kerusakan mekanis.
5. Gunakan peralatan pengangkat yang sesuai:Unit kapal selam bisa jadi berat, sehingga titik pengangkatan dan peralatan harus diberi nilai yang benar.
6. Verifikasi perlindungan listrik:Konfirmasikan fungsi grounding, perlindungan kelebihan beban, pemantauan kebocoran, dan kontrol sebelum memulai.
7. Periksa kondisi rotasi dan commissioning:Ikuti prosedur commissioning pabrikan sebelum menempatkan pompa ke tugas normal.

Desain saluran masuk patut mendapat perhatian khusus. Kondisi aliran masuk yang buruk dapat menimbulkan pusaran, pembebanan tidak merata, turbulensi, atau masuknya udara dan serpihan secara berlebihan. Kondisi ini dapat menurunkan kinerja hidrolik dan meningkatkan getaran atau keausan.

Praktek Pemeliharaan dan Keandalan

Peralatan selam dirancang untuk lingkungan yang sulit, namun pengoperasian di bawah air tidak berarti pemeliharaan dapat diabaikan. Inspeksi preventif tetap diperlukan untuk melindungi isolasi listrik, seal, bantalan, komponen hidrolik, dan kabel.

Program pemeliharaan praktis harus mencakup:

• Memeriksa kondisi insulasi motor sesuai prosedur perawatan pabrikan.
• Memeriksa kabel daya apakah ada yang terpotong, tergores, atau rusak.
• Memantau sinyal deteksi kebocoran dan kondisi segel mekanis.
• Memeriksa tren suhu belitan motor dan bantalan.
• Memeriksa bilah impeler dari erosi, korosi, pengotoran, atau kerusakan fisik.
• Memeriksa getaran abnormal, kebisingan, penarikan arus, dan perubahan aliran.
• Memeriksa saringan saluran masuk dan menghilangkan sisa-sisa yang terkumpul.
• Meninjau catatan operasi untuk mengidentifikasi penurunan kinerja secara bertahap.

Pemantauan kinerja sangat berharga untuk instalasi besar. Peningkatan bertahap dalam konsumsi daya yang disertai dengan penurunan aliran dapat mengindikasikan adanya pengotoran hidrolik, kerusakan impeler, peningkatan resistensi sistem, atau pengoperasian yang jauh dari titik tugas yang diharapkan.

Masalah Pengoperasian Umum dan Solusinya

Mengapa Mempertimbangkan JINAOTE?

JINAOTEberfokus pada solusi pemompaan submersible untuk aplikasi yang mengutamakan perpindahan air bervolume tinggi, pemasangan kompak, dan pengoperasian terendam yang dapat diandalkan. Penawaran Pompa Aliran Aksial Submersible diposisikan untuk lingkungan pengelolaan air yang menuntut seperti drainase kota, pengendalian banjir, irigasi, sistem air industri, drainase pertambangan, proyek galangan kapal, dan aplikasi air yang berhubungan dengan listrik.

Pendekatan produk menggabungkan pompa dan motor ke dalam rakitan terendam yang terintegrasi. Tergantung pada konfigurasi dan persyaratan proyek, fitur perlindungan dapat mencakup konstruksi motor yang disegel, pengaturan penyegelan mekanis, deteksi kebocoran, pemantauan suhu belitan, dan pemantauan suhu bantalan.

JINAOTE juga membedakan antara aliran aksial dan persyaratan aliran campuran. Konfigurasi aliran aksial umumnya sesuai untuk aliran tinggi, tugas dengan head lebih rendah, sedangkan desain aliran campuran dapat dipertimbangkan jika proyek memerlukan kemampuan head yang lebih besar dan karakteristik hidrolik yang berbeda.

Untuk pengadaan proyek, titik awal yang paling berguna adalah tidak sekadar menanyakan model pompa. Sebaliknya, sediakan pemasok dengan aliran, head, suhu cairan, kualitas air, kandungan padatan, kedalaman pemasangan, catu daya, jadwal pengoperasian, dan pengaturan pemasangan yang diperlukan. Informasi ini memungkinkan pemasok mengevaluasi tugas hidrolik dan merekomendasikan konfigurasi yang lebih tepat.

Pertanyaan yang Sering Diajukan

1. Pompa Aliran Aksial Submersible terutama digunakan untuk apa?

Hal ini terutama digunakan untuk memindahkan air dalam jumlah besar dengan tekanan yang relatif rendah. Aplikasi umum meliputi pengendalian banjir, drainase kota, irigasi, transfer air industri, sirkulasi air pendingin, drainase pertambangan, dan stasiun pompa sungai atau tepi danau.

2. Apa perbedaan utama antara pompa aliran aksial dan pompa aliran campuran?

Pompa aliran aksial terutama menggerakkan air sejajar dengan poros dan umumnya dioptimalkan untuk aliran tinggi dan head rendah. Pompa aliran campuran menggabungkan karakteristik hidrolik aksial dan radial dan dapat memberikan kemampuan head yang lebih besar dalam aplikasi yang sesuai.

3. Apakah Pompa Aliran Aksial Submersible dapat beroperasi terus menerus di bawah air?

Ya, unit submersible yang dirancang dengan baik dimaksudkan untuk pengoperasian di bawah air. Namun, pengoperasian berkelanjutan harus tetap berada dalam batas ketinggian air, suhu, kelistrikan, hidrolik, dan lingkungan yang ditentukan oleh pabrikan.

4. Mengapa pendinginan motor penting dalam pompa submersible?

Motor listrik menghasilkan panas selama pengoperasian. Karena motor terendam, air di sekitarnya dapat memberikan perpindahan panas yang efektif. Oleh karena itu, menjaga kondisi perendaman dan pengoperasian yang diperlukan penting untuk keandalan termal.

5. Kondisi air apa yang harus diperiksa sebelum memilih pompa?

Minimal, evaluasi suhu cairan, pH, padatan tersuspensi, kepadatan, komponen korosif, partikel abrasif, serat, dan serpihan. Faktor-faktor ini mempengaruhi kinerja hidrolik, pemilihan material, umur seal, dan persyaratan perawatan.

6. Apakah pompa submersible memerlukan motor terpisah?

Salah satu ciri khas unit pompa submersible adalah motor dan pompa diintegrasikan ke dalam satu unit. Hal ini dapat menyederhanakan pemasangan mekanis dibandingkan dengan pompa dan motor yang dipasang secara terpisah.

7. Bagaimana efisiensi pompa dapat dipertahankan seiring berjalannya waktu?

Inspeksi rutin, pemantauan kinerja, pembersihan saluran masuk, inspeksi impeler, pengujian kelistrikan, pemeriksaan segel, dan pemantauan getaran atau suhu dapat membantu mengidentifikasi kerusakan sebelum menjadi kegagalan besar.

8. Apakah Pompa Aliran Aksial Submersible cocok untuk proyek pengendalian banjir?

Ya. Perpindahan air bervolume tinggi dan head rendah merupakan kasus penggunaan umum untuk pemompaan aliran aksial. Pengaturan yang terendam juga dapat dilakukan di lokasi dimana ketinggian air berfluktuasi secara signifikan dan peralatan yang dipasang di permukaan memerlukan perlindungan tambahan.

9. Bagaimana cara memilih model pompa yang benar?

Mulailah dengan aliran yang diperlukan dan head total, kemudian evaluasi sifat cairan, kedalaman pemasangan, siklus pengoperasian, catu daya, kondisi asupan, dan persyaratan kontrol. Pemilihan akhir harus didasarkan pada data kinerja yang diverifikasi oleh pabrikan dan perhitungan spesifik proyek.

10. Informasi apa yang harus diberikan saat meminta penawaran?

Menyediakan aliran, head, karakteristik cairan, suhu air, ketinggian air minimum dan maksimum yang diperlukan, metode pemasangan, pasokan listrik, jam pengoperasian, dan pemantauan khusus atau persyaratan material apa pun. Informasi terperinci meningkatkan keakuratan pemilihan dan penawaran peralatan.

Kesimpulan

A Pompa Aliran Aksial Submersibleadalah solusi praktis untuk proyek yang perlu memindahkan air dalam jumlah besar tanpa memerlukan debit tinggi. Konfigurasi pompa dan motor yang terintegrasi dapat menyederhanakan pemasangan, mengurangi penggunaan peralatan, mendukung pendinginan motor yang efektif, dan memberikan pendekatan yang kuat untuk lingkungan drainase dan perpindahan air yang menantang.

Namun, hasil terbaik bergantung pada rekayasa yang benar. Laju aliran, head total, kondisi pemasukan, kualitas air, suhu pengoperasian, pasokan listrik, perendaman, dan siklus kerja semuanya harus dipertimbangkan sebelum pemilihan peralatan. Pemasangan yang tepat dan pemeliharaan preventif sama pentingnya untuk menjaga kinerja hidrolik dan keandalan jangka panjang.

Untuk drainase kota, pengendalian banjir, irigasi, transfer air industri, drainase pertambangan, sistem air pendingin, atau aplikasi aliran besar lainnya,JINAOTEdapat memberikan solusi Pompa Aliran Aksial Submersible yang disesuaikan dengan kebutuhan proyek. Bagikan aliran, head, kondisi air, detail pemasangan, dan persyaratan pengoperasian Anda dengan tim teknis untuk mengidentifikasi konfigurasi yang sesuai dan menghindari kesalahan pemilihan yang merugikan.
