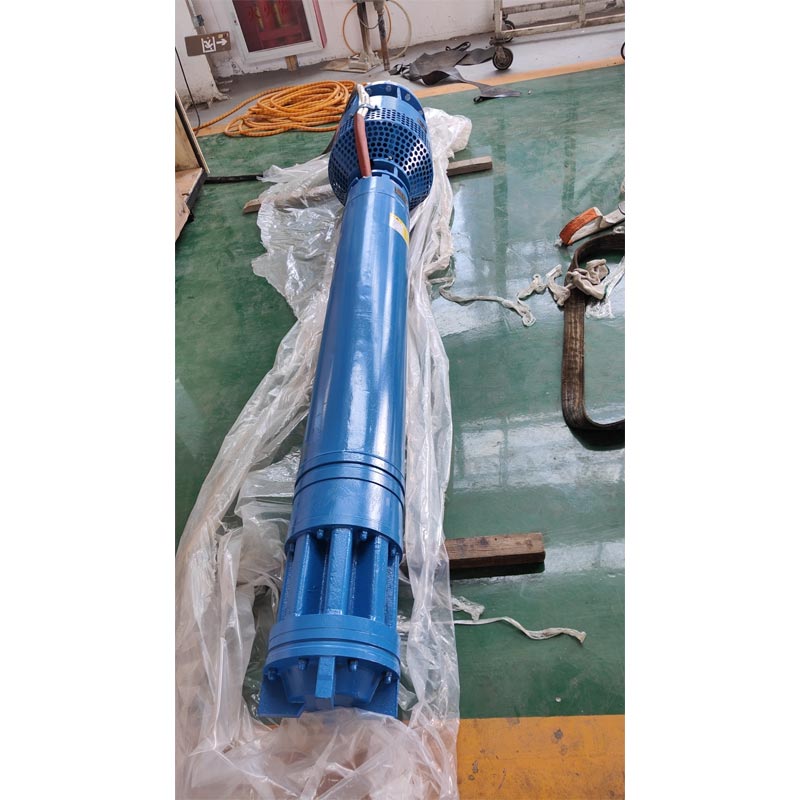

Pompa Submersible Sumur Dalam untuk Irigasi seri A5QJ perusahaan kami dirancang untuk ekstraksi air tanah dari dalam sumur, serta proyek pengambilan air dari sungai, waduk dan kanal. Banyak diterapkan di irigasi lahan pertanian, pasokan air domestik untuk manusia dan ternak di daerah pegunungan, juga tersedia untuk drainase di kota-kota, pabrik, kereta api, pertambangan dan lokasi konstruksi.
1. Struktur motor dan pompa terintegrasi, operasi bawah air submersible dengan keamanan dan keandalan tinggi.
2.Tidak ada persyaratan khusus untuk casing sumur; pipa yang meninggi hanya perlu menahan tekanan kerja yang sesuai.
3. Instalasi mudah, pengoperasian dan pemeliharaan, penggunaan ruang lantai kecil; tidak diperlukan pembangunan rumah pompa.
4. Struktur kompak dan konsumsi bahan baku rendah.
| Barang | Spesifikasi |
| Tipe Pompa | Pompa Submersible Sumur Dalam Vertikal |
| Struktur | Pompa Sentrifugal Multi Tahap |
| Tipe Motor | Motor Submersible Asinkron Tiga Fase |
| Nilai Tegangan | 380V / 660V |
| Frekuensi | 50Hz |
| Rentang Aliran | Disesuaikan |
| Rentang Kepala | Hingga 900 m |
| Tipe Instalasi | Instalasi Vertikal |
| Metode Pendinginan | Pendingin Motor Berisi Air |
| Suhu Sedang | ≤20℃ |
| Kisaran PH | 6.5–8.5 |
| Kandungan Partikel Padat | ≤0,01% |
Catu daya AC 1,3 fase: frekuensi 50Hz, tegangan pengenal 380V atau 660V (toleransi yang diijinkan ±5%).
1. Kandungan partikel padat berdasarkan massa ≤ 0,01%.
2. Nilai PH cairan yang dipompa berkisar antara 6,5 hingga 8,5.
3. Suhu sedang ≤ 20℃.
4. Saluran masuk Pompa Submersible Sumur Dalam untuk Irigasi harus setidaknya 1 m di bawah permukaan air dinamis; kedalaman perendaman maksimum adalah 70m di bawah permukaan air statis; bagian bawah pompa menjaga jarak minimal 1m dari dasar sumur.
5. Casing sumur lurus dengan dinding bagian dalam halus dan tidak ada dislokasi casing.

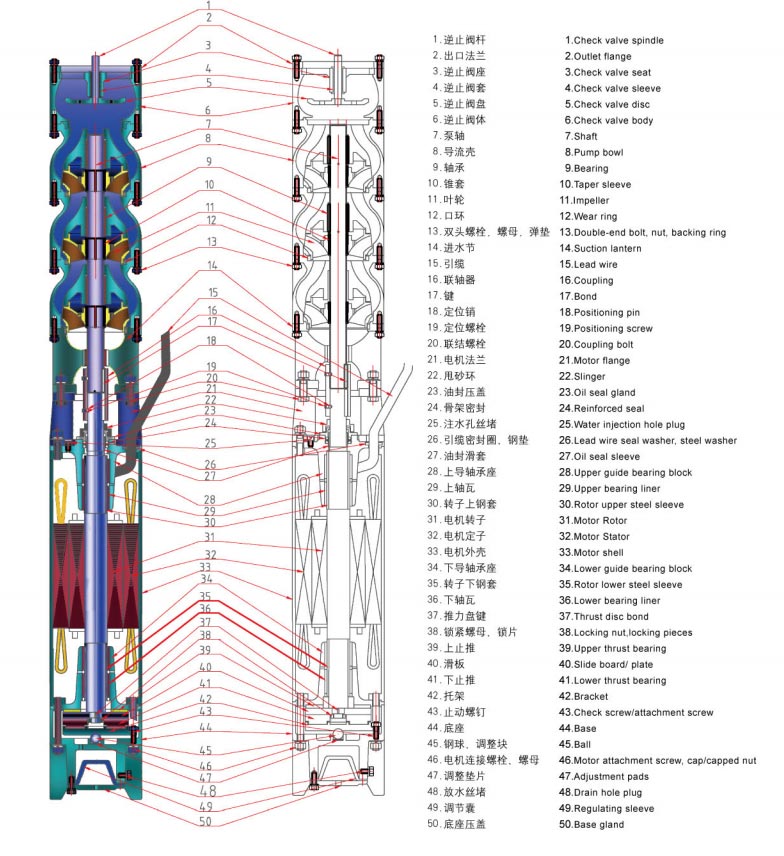

1. Pompa Submersible Sumur Dalam untuk Irigasi terdiri dari motor asinkron 3 fasa submersible dan badan pompa. Motor dihubungkan langsung dengan unit pompa atas. Segel poros yang andal yang dipasang di bagian atas poros motor mencegah kebocoran silang antara air pendingin motor internal dan media yang dipompa, memastikan pengoperasian yang stabil dalam jangka panjang.
2. Pompa adalah tipe sentrifugal vertikal multi-tahap hisap tunggal; motor yang cocok adalah tipe basah berisi air vertikal motor asinkron submersible, dihubungkan melalui kopling tipe barel.
3. Motor berliku mengadopsi kawat magnet tahan air PE berselubung nilon; rongga motorik diisi dengan air tawar yang bersih.
4. Bantalan pemandu berpelumas air digunakan untuk motor. Bantalan dorong di bagian bawah motor mempunyai aksial dua arah dorongan dari pompa. Versi kepala tinggi dilengkapi bantalan dorong berbentuk kipas tembaga yang mengandung nikel yang disesuaikan dengan impor Pelat geser Phylos untuk bantalan beban aksial.
5. Komponen bantalan gaya aksial ekstra dipasang antara pompa dan motor pada model pengangkatan tinggi, head up maksimum hingga 900m.
1.Isi rongga motor dengan air bersih sebelum dinyalakan; tiriskan semua air internal untuk penyimpanan musim dingin untuk menghindari retaknya embun beku.
2. Uji resistansi insulasi unit secara teratur, nilainya tidak boleh lebih rendah dari 0,5 MΩ.
3. Masa garansi standar: 1 tahun dalam pengoperasian normal.
Contoh: QJ80-100-37
| Kode | Arti |
| Q | Tipe Kapal Selam |
| J | Aplikasi Sumur Dalam |
| 80 | Nilai Aliran: 80 m³/jam |
| 100 | Nilai Kepala: 100 m |
| 37 | Tenaga Motor: 37 kW |
Sebelum memilih model pompa, pelanggan harus mengkonfirmasi informasi berikut:
Tentukan keluaran air yang dibutuhkan menurut luas irigasi dan kebutuhan air.
Hitung ketinggian angkat yang dibutuhkan termasuk:
• Kedalaman sumur
• Jarak angkat vertikal
• Kehilangan tekanan pipa
• Persyaratan tekanan air terminal
Pilih diameter pompa yang sesuai dengan casing sumur yang ada.
Konfirmasikan volumetage, frekuensi dan kapasitas listrik yang tersedia.
Periksa suhu air, nilai PH dan kandungan partikel padat.
Menyediakan parameter ini membantu memastikan pompa yang dipilih memberikan kinerja yang diharapkan.
| Fenomena Kesalahan | Alasan | Solusi |
| Kepala tidak terjangkau, air tidak dapat terserap atau debit air tidak mencukupi. | 1.Ketinggian air dinamis turun di bawah batas minimum yang diperbolehkan. ketinggian air dinamis; 2.Kerusakan pada pipa pengangkat bersama; 3. Rotasi pembalikan motor; 4. Penurunan tegangan; 5.Air tersumbat saluran masuk; 6. Coupler rusak. |
1. Tingkatkan tahap pompa dan pipa angkat, untuk meningkatkan kedalaman sumur; 2. Memperbaiki kerusakan; 3.Ganti kabel konektor; 4. Periksa tegangan; 5. Cuci saluran masuk air; 6.Ganti coupler. |
| Motor gagal berjalan saat startup, dengan dengungan. | 1.Menahan kejang; 2. Motor berjalan satu fasa. |
1. Periksa dan perbaiki bagian yang rusak; 2. Periksa kabel penghubung, dan temukan kegagalan fasa. |
| Ayunan penunjuk ammeter terlalu besar | 1. Ketinggian air dinamis turun ke saluran masuk penyerapan; 2.Ketinggian air dinamis turun dibawah batas yang diperbolehkan ketinggian air minimum yang dinamis; |
1. Kurangi debit air, dan tingkatkan kedalaman perendaman. |
| Getaran keras pada unit | 1. Poros pompa bengkok; 2. Keausan pada bagian bantalan unit terlalu besar; 3.Terlalu intens mencekik; 4. Coupler rusak. |
1. Kalibrasi poros; 2. Ganti bantalan; 3. Perbesar katup gerbang; 4.Ganti coupler. |
| Penurunan aliran | 1. Keausan saat memakai cincin; 2. Saluran masuk air tersumbat; 3.Kebocoran pada sambungan antar pipa pengangkat atau kerang. |
1. Perbaiki atau ganti bagian yang aus; 2. Cuci saluran masuk air; 3. Periksa bagian koneksi. |
| Penurunan Resistansi Isolasi Secara Tiba-tiba | 1. Kualitas konektor kabel motor buruk; 2. Isolasi kabel rotator motor rusak; 3.Dikenakan kabel. |
1. Sambungkan kembali konektor kabel; 2. Perbaiki kabel motor; 3. Memperbaiki kerusakan. |
| Peningkatan konsumsi daya (indikasi ammeter melebihi nilai nilai) |
1. Impeler bantalan aus; 2. Kontak antar motor setelah bantalan dipakai; 3. Abrasi antara impeller dan shell. |
1. Periksa dan perbaiki pompa; 2. Periksa dan perbaiki motor; 3. Kontrol aliran dan periksa daya dorong motor bantalan. |
Pompa submersible sumur dalam terutama digunakan untuk mengekstraksi air tanah dari sumur dalam dan memasok air irigasi, keperluan rumah tangga, aplikasi industri dan proyek transfer air lainnya.
Ya. Seri ATQJ dirancang untuk irigasi lahan pertanian, sistem sprinkler, irigasi rumah kaca dan lainnya aplikasi pasokan air pertanian.
Pelanggan harus menyediakan:
• Laju aliran yang dibutuhkan
• Kepala pompa
• Kedalaman sumur
• Diameter sumur
• Informasi sumber air
• Persyaratan pasokan listrik
Ya. Pompa AOTE dapat menyesuaikan parameter pompa termasuk laju aliran, head, daya motor, voltase, dan material sesuai dengan persyaratan proyek.
Kedalaman pemasangan yang diperbolehkan bergantung pada model yang dipilih dan kondisi pengoperasian. Model berkepala tinggi dapat mencapainya mengangkat kepala hingga 900 meter.
Dianjurkan untuk melakukan pemeriksaan rutin terhadap resistansi insulasi, kondisi kabel, arus pengoperasian, dan keluaran air kinerja yang stabil.
AOTE telah mengkhususkan diri dalam pembuatan pompa selama bertahun-tahun, menyediakan pompa submersible sumur dalam aplikasi pertanian, industri dan kota. Dengan kemampuan teknik yang berpengalaman dan manufaktur yang fleksibel proses, kami mendukung model standar serta solusi pompa yang disesuaikan untuk berbagai proyek pasokan air.
