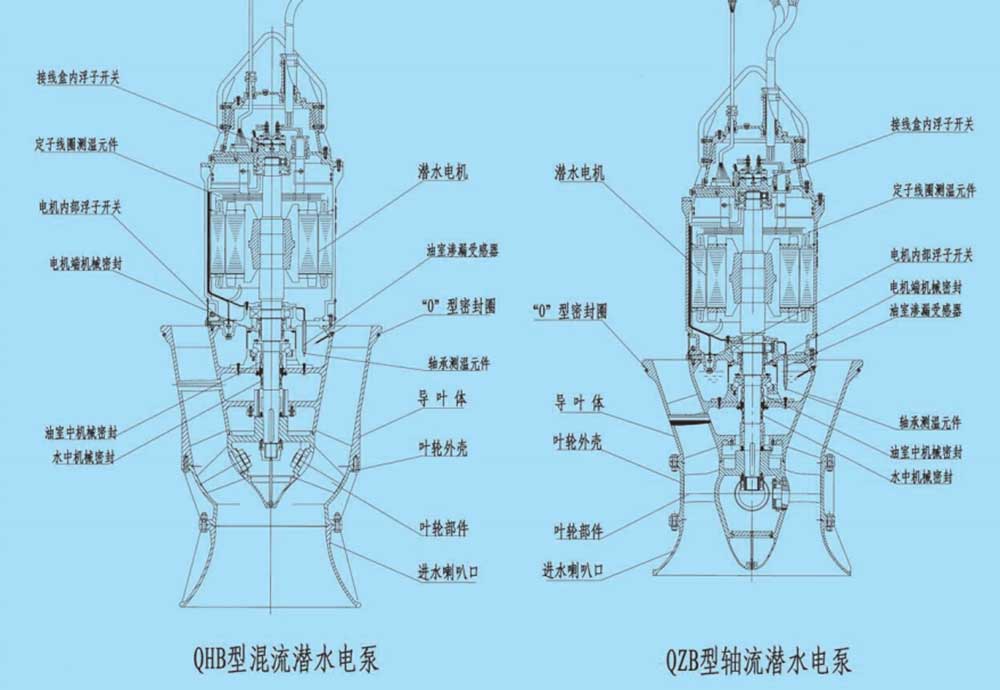

JINAOTEPompa Aliran Aksial Submersibledirancang untuk aplikasi perpindahan air aliran tinggi dan head rendah yang memerlukan pengoperasian berkelanjutan yang andal. Produk ini mencakup dua seri utama: Pompa Submersible Aliran Aksial QZB dan Pompa Submersible Aliran Campuran QHB, yang dikembangkan sebagai alternatif lanjutan terhadap sistem pompa dan motor konvensional.
Tidak seperti unit pompa tipe terpisah tradisional, pompa dan motor diintegrasikan ke dalam satu struktur submersible yang kompak. Desain ini menyederhanakan pemasangan, mengurangi kebutuhan konstruksi, dan meningkatkan keandalan operasional di lingkungan yang menantang seperti pengendalian banjir, stasiun drainase, sistem irigasi, dan proyek transfer air industri.
Motor asinkron tiga fase submersible tipe kering yang tertutup sepenuhnya beroperasi dengan aman saat terendam seluruhnya di dalam air. Dengan pendinginan air yang efisien, kebisingan pengoperasian yang rendah, dan pengurangan akumulasi panas, pompa ini memungkinkan pembangunan stasiun pompa bawah tanah yang kompak sekaligus meminimalkan biaya teknik sipil dan ruang pemasangan.
Rakitan motor pompa dipasang sebagai unit terendam lengkap, sehingga menghilangkan kebutuhan penyelarasan yang rumit antara komponen pompa dan motor yang terpisah. Dibandingkan dengan stasiun pompa tradisional, waktu pemasangan dapat dikurangi hingga 95%, sehingga meningkatkan efisiensi proyek dan mengurangi kebutuhan tenaga kerja.
Motor beroperasi langsung di air sekitar, memberikan kinerja pendinginan yang sangat baik dan mencegah panas berlebih selama pengoperasian terus-menerus. Desain ini secara signifikan mengurangi kebisingan pengoperasian dan memungkinkan pemasangan di stasiun pompa bawah tanah atau tertutup tanpa mempengaruhi lingkungan sekitar.
Motor mengadopsi struktur tipe kering yang tertutup sepenuhnya dengan:
Sistem insulasi Kelas F (tahan suhu 155°C)
Peringkat perlindungan IP68
Segel mekanis ganda atau tiga kali lipat
Struktur penyegelan tambahan
Sistem deteksi kebocoran
Pemantauan suhu berliku
Pemantauan suhu bantalan
Semua sinyal pemantauan dikirim ke kabinet kontrol listrik, mendukung pengoperasian yang aman, perlindungan otomatis, dan pemantauan jarak jauh.
Pompa Aliran Aksial Submersible JINAOTE banyak digunakan pada aplikasi yang membutuhkan kapasitas aliran besar dan kinerja perpindahan air yang stabil, antara lain:
Pasokan air dan drainase industri
Sistem drainase fasilitas pertambangan
Proyek drainase galangan kapal
Pengendalian banjir perkotaan dan drainase kota
Irigasi dan drainase pertanian
Sistem air pendingin dan drainase pembangkit listrik
Stasiun pemompaan sungai dan danau
Pompa Submersible Aliran Aksial QZB cocok untuk aplikasi dengan head rendah dan aliran tinggi, sedangkan Pompa Submersible Aliran Campuran QHB memberikan efisiensi yang lebih tinggi dan ketahanan kavitasi yang lebih kuat untuk aplikasi dengan ketinggian air yang berfluktuasi dan kebutuhan head yang lebih tinggi.
Pompa ini dirancang untuk penanganan air mentah atau air limbah yang terkontaminasi ringan dengan kondisi berikut:
| Parameter | Spesifikasi |
|---|---|
| Suhu Cairan Maksimum | ≤50°C |
| Kisaran pH sedang | 4–10 |
| Fraksi Volume Padat | <2% |
| Kepadatan Sedang | <1,2 × 10³kg/m³ |
| Barang Perbandingan | Pompa Aliran Aksial Submersible | Unit Pompa Tradisional |
|---|---|---|
| Instalasi | Instalasi terintegrasi, konstruksi disederhanakan | Memerlukan instalasi pompa dan motor terpisah |
| Waktu Instalasi | Mengurangi hingga 95% | Masa instalasi lebih lama |
| Metode Pendinginan | Pendinginan air langsung | Pendinginan udara diperlukan |
| Tingkat Kebisingan | Kebisingan pengoperasian lebih rendah | Kebisingan mekanis yang lebih tinggi |
| Struktur Stasiun Pompa | Cocok untuk stasiun bawah tanah | Membutuhkan struktur di atas tanah yang lebih besar |
| Biaya Konstruksi | Berkurang sekitar 30–40% | Investasi konstruksi sipil yang lebih tinggi |
| Ketahanan Terhadap Banjir | Motor terlindungi di bawah air | Lebih rentan terhadap banjir |
JINAOTE berfokus pada desain dan pembuatan peralatan pompa submersible berkinerja tinggi untuk aplikasi industri, kota, dan pertanian. Melalui desain pompa motor terintegrasi, teknologi penyegelan canggih, dan sistem pemantauan cerdas, pompa JINAOTE memberikan pengoperasian yang andal di lingkungan dengan perubahan ketinggian air yang sering dan persyaratan drainase yang menuntut.
Kombinasi kapasitas aliran tinggi, struktur instalasi kompak, dan operasi terendam jangka panjang menjadikannyaPompa Aliran Aksial Submersiblesolusi efisien untuk stasiun pompa modern dan proyek pemindahan air skala besar.
Pompa aliran aksial terutama dirancang untuk aplikasi aliran besar dan head rendah, sedangkan pompa aliran campuran memberikan kemampuan head lebih tinggi dengan peningkatan efisiensi dan ketahanan kavitasi.
Ya. Pompa ini menggunakan motor submersible IP68 tertutup sepenuhnya yang dirancang untuk pengoperasian terus menerus saat terendam seluruhnya.
Sangat cocok untuk air mentah dan air limbah yang terkontaminasi ringan dengan fraksi volume padat di bawah 2%.
Suhu pengoperasian standar hingga 50°C.
Tidak. Motor dan pompa diintegrasikan ke dalam satu unit submersible, sehingga menyederhanakan pemasangan.
Motor ini mencakup segel mekanis, deteksi kebocoran, pemantauan suhu belitan, dan sistem pemantauan suhu bantalan.
Ya. Sangat cocok untuk tepi sungai, tepi danau, dan stasiun pompa yang rawan banjir dimana ketinggian air berfluktuasi.
Motor hingga 315 kW tersedia dalam 380 V atau 600 V, sedangkan motor yang lebih besar menggunakan opsi tegangan 6 kV atau 10 kV.
