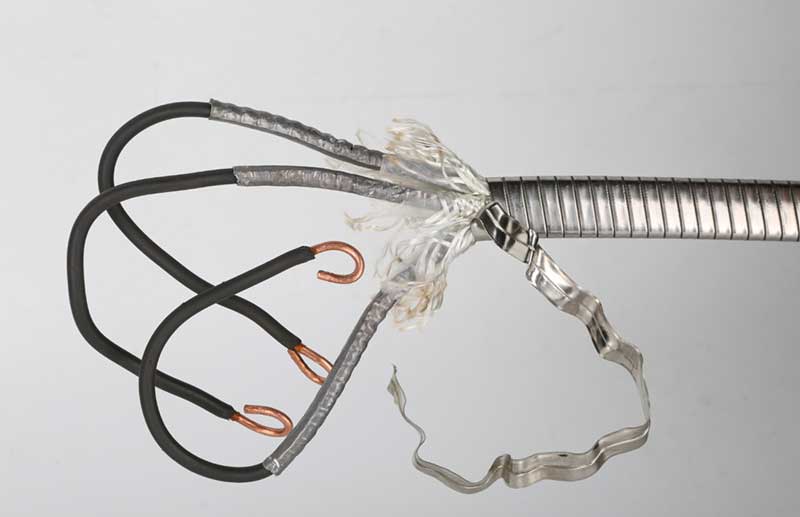

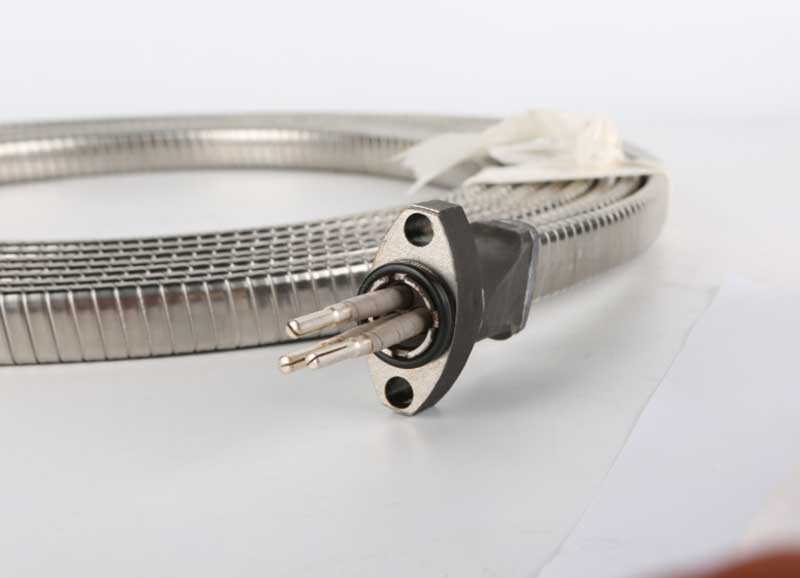

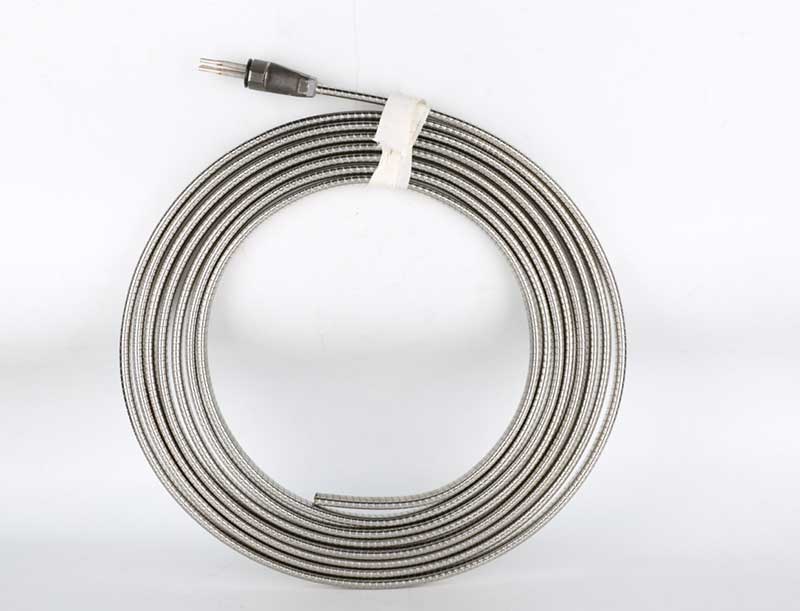

Tianjin AoteKabel Lapis Bajamemiliki ketahanan suhu tinggi, ketahanan minyak, dan ketahanan abrasi yang sangat baik. Seri kabel ini mencakup tipe struktur bulat dan datar, yang khusus dikembangkan untuk lingkungan kerja ladang minyak yang keras. Lapisan luarnya yang berlapis baja memberikan kekuatan tarik yang kuat dan kinerja anti-ekstrusi untuk menghindari kerusakan inti di bawah tanah.
Produk ini memiliki isolasi listrik yang stabil di bawah panas tinggi dan kondisi berminyak, sangat cocok dengan pompa submersible minyak ESP dan peralatan ekstraksi minyak bumi downhole di seluruh lokasi eksploitasi minyak global.
| Seri AWGS | Luas Penampang（mm2） | Jumlah Inti | Jumlah helai / Diameter nominal untai tunggal（mm） | Kelas Tegangan Terukur (kV) | Suhu Operasional（℃/℉） |
| AWG7 | 10 | 3 | 1/3.67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54;7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35;7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25;7/3.16 |
| Kode | Penjelasan | Singkatan | Kode | Penjelasan | Singkatan |
| Bahan Lapisan Isolasi | Bahan Lapisan Armor | ||||
| P | Polipropilena (termasuk polipropilena yang dimodifikasi) | PP (MPP) | - | Pita Baja Galvanis | GST |
| E | Karet Etilen Propilena | EPDM | M | Pita Monel | MA |
| YJ | Polietilen ikatan silang | XLPE | X | Pita Baja Tahan Karat | SS316 |
| KAMU | Film Komposit Polimida-F46 + Insulasi Gabungan Karet Etilen Propilena | PI-FEP/EPDM | |||
| YF | Film Komposit Polimida-F46 + Insulasi Gabungan Karet Perfluoroetilena Propilena | PI-FEP | |||
| Bahan Lapisan Selubung | Lapisan Kepang (Lapisan Pengisi) | ||||
| Q | Paduan Timbal | Pb-Paduan | Politetrafluoroetilen | PTFE | |
| E | Karet Etilen Propilena | EPDM | Pita Serat Aramid | BURITAN | |
| H | Polietilen Klorosulfonasi | CSM | Pita Serat Nilon | NFT | |
| F | Karet Propilena Perfluoroetilen | FEP | Polypropylene (Lapisan Bantalan Tahan Minyak) | hal | |
| N | Karet Nitril | NBR | |||
| Seri AWGS | Dimensi Maksimum | |||||
| Kabel Datar (mm×mm) | Kabel Bulat (mm2) | Kabel MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13,5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Kabel biasa mungkin mengalami kerusakan pada suhu tinggi, kontaminasi oli, dan pembengkokan berulang kali. Kabel lapis baja bulat dan datar kami menggunakan struktur pelindung logam yang diperkuat serta bahan tahan suhu & aus untuk mengurangi tekanan tekukan dan menahan panas, gesekan, dan benturan mekanis. Kedua opsi struktural ini memenuhi persyaratan pengoperasian dinamis yang berbeda, membantu memperpanjang masa pakai dan mengurangi risiko kegagalan kabel.

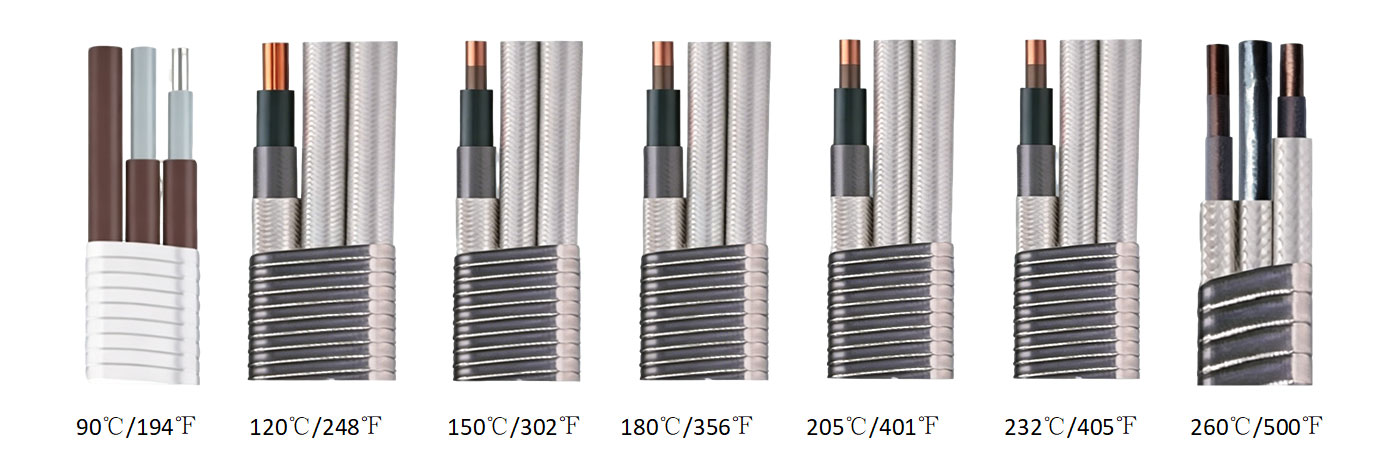

Bulatkabel lapis bajacocok untuk aplikasi perkabelan konvensional seperti rantai tarik dan baki kabel. Kabel lapis baja datar memiliki struktur kompak untuk ruang pemasangan terbatas, termasuk kepala sumur sempit, peralatan kompak, dan parit kabel bawah tanah. Kedua struktur ini memberikan opsi pemasangan yang fleksibel dan menyederhanakan pengaturan dan pemeliharaan kabel.
Diproduksi dengan konduktor beruntai halus, lapisan insulasi tahan suhu, dan struktur lapis baja yang diperkuat, kabel ini memberikan ketahanan terhadap tekukan, ketahanan aus, ketahanan ekstrusi, dan perlindungan benturan. Lapisan pelindung logam membantu mencegah kerusakan eksternal, sementara sifat opsional seperti ketahanan terhadap minyak, ketahanan terhadap korosi, dan ketahanan terhadap penuaan memungkinkan adaptasi terhadap lingkungan yang menuntut termasuk ladang minyak dan pertambangan.
Konduktor yang diproduksi secara presisi memberikan konduktivitas listrik yang konsisten dan mengurangi kehilangan daya. Struktur pelindung opsional membantu mengurangi interferensi elektromagnetik, mendukung pasokan daya yang stabil dan transmisi sinyal kontrol untuk peralatan industri.
Semua produk mengikuti prosedur kontrol kualitas standar di seluruh proses produksi. Inspeksi dilakukan mulai dari verifikasi bahan baku dan pemantauan produksi hingga pengujian kabel jadi untuk memastikan kinerja produk yang konsisten.
Konduktor, bahan isolasi dan bahan jaket diperiksa sebelum produksi. Hanya bahan yang disetujui yang digunakan untuk menjaga kualitas kabel yang konsisten.
Parameter utama termasuk diameter konduktor, ketebalan insulasi, dan konsentrisitas jaket dipantau selama produksi. Penyesuaian proses dilakukan bila diperlukan untuk menjaga konsistensi batch.
Pengujian rutin meliputi uji tahanan konduktor, uji tahanan isolasi, uji ketahanan tegangan, uji percikan api, pemeriksaan dimensi dan pemeriksaan penampilan.
Pengujian yang disesuaikan meliputi uji kelelahan tekuk, uji kekuatan tarik, uji ketahanan abrasi, uji penuaan suhu tinggi, uji ketahanan minyak, uji fleksibilitas suhu rendah, dan uji tahan api.
Laporan pengujian lengkap tersedia untuk penerimaan proyek berdasarkan permintaan.
Dilengkapi dengan jalur produksi kabel lapis baja otomatis, pabrik kami mendukung produksi massal kabel listrik lapis baja bulat dan datar, termasuk pengembangan sampel, pesanan khusus, dan pasokan proyek jangka panjang. Proses produksi yang terstandarisasi, pengujian otomatis, dan pengemasan berstandar ekspor membantu memastikan pengiriman yang konsisten.
Otomasi Industri:Jalur produksi otomatis, robot industri, dan aplikasi kabel gerak frekuensi tinggi
Sistem Rantai Tarik:Aplikasi pembengkokan terus menerus yang memerlukan kinerja kabel anti-puntir dan tahan aus
Peralatan Pengangkatan & Pengangkatan:Derek perjalanan, derek gantri, platform pengangkat, dan sistem catu daya bergerak
Industri Minyak & Gas:Peralatan perminyakan kepala sumur dan lubang bawah beroperasi pada suhu tinggi, kontaminasi minyak, dan kondisi abrasi
Pertambangan & Industri Berat:Mesin pertambangan bergerak dan peralatan tugas berat yang memerlukan perlindungan benturan dan keausan
Peralatan Pelabuhan & Logistik:Mesin pelabuhan dan peralatan pergudangan otomatis terpapar pada lingkungan luar ruangan dan risiko korosi
Kami menyediakan solusi kabel lapis baja industri yang disesuaikan berdasarkan kebutuhan peralatan, suhu pengoperasian, dan kondisi keausan. Dengan opsi kabel lapis baja bulat dan datar, kami membantu pelanggan memilih struktur, spesifikasi, dan bahan pelindung yang sesuai.
Kami mendukung kustomisasi OEM/ODM, termasuk struktur kabel, persyaratan kinerja, dan jumlah produksi. Proses manufaktur yang terstandarisasi dan kapasitas produksi yang fleksibel mendukung pesanan dalam jumlah kecil, pasokan dalam jumlah besar, dan proyek jangka panjang.
Tim teknis kami memberikan dukungan pemilihan produk dan panduan aplikasi untuk membantu mengurangi risiko pemilihan kabel dan biaya pemeliharaan. Pengalaman ekspor dan layanan teknis mendukung pelanggan global selama proses kerja sama.
Q1: Apa keuntungan menggabungkan kabel lapis baja bulat dan datar?
A1: Kedua struktur mencakup persyaratan pemasangan yang berbeda. Kabel lapis baja bundar memberikan perlindungan untuk keperluan umum dan pemasangan yang fleksibel, sedangkan kabel lapis baja datar cocok untuk ruangan terbatas seperti peralatan kepala sumur sempit. Kombinasi ini membantu mengatasi tantangan terkait paparan panas, abrasi, ruang pemasangan, dan pergerakan kabel.
Q2: Apakah kabel cocok untuk pembengkokan berulang dalam jangka panjang?
A2: Ya. Kabel tersebut menggunakan jaket tahan suhu dan struktur lapis baja yang diperkuat. Mereka diuji terhadap kelelahan lentur, penuaan suhu tinggi, dan ketahanan abrasi untuk mendukung operasi dinamis yang berkelanjutan.
Q3: Dapatkah kabel disesuaikan untuk kondisi kerja khusus?
A3: Ya. Kami menyediakan penyesuaian struktur kabel, spesifikasi konduktor dan panjang kabel. Opsi tambahan mencakup ketahanan suhu tinggi, ketahanan aus, ketahanan oli, ketahanan terhadap api, dan pelindung untuk berbagai lingkungan pengoperasian.
Semua kabel lapis baja menjalani pemeriksaan yang berfokus pada ketahanan suhu, ketahanan aus, ketahanan penuaan, dan perlindungan benturan. Produk dikirim setelah melewati tes yang disyaratkan.
Jalur produksi otomatis mendukung pasokan berkelanjutan, pesanan khusus, dan proyek skala besar. Kami menyediakan solusi kabel lapis baja untuk aplikasi industri yang memerlukan kinerja konsisten dan masa pakai yang lama.
