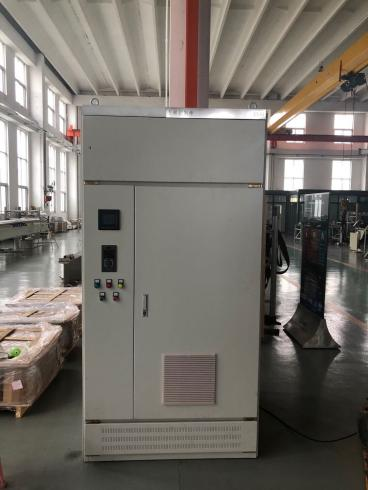

ItuKabinet Kontrol Listrikadalah perangkat khusus yang mengontrol hidup dan mati unit pompa submersible listrik (ESP), memantau dan mencatat status pengoperasiannya, dan secara otomatis melakukan perlindungan pemadaman listrik ketika terjadi kondisi abnormal selama pengoperasian. Saat ini, empat jenis kabinet kendali yang umum digunakan: kabinet kendali frekuensi daya, kabinet kendali soft-start, kabinet kendali frekuensi variabel tegangan rendah, dan kabinet kendali frekuensi variabel tegangan menengah.
Standar Internasional：ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
Standar Nasional：GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Standar Industri：API RP 11S1 , API 14F
Standar Perusahaan: AT-ST-013
Perlindungan Tegangan Catu Daya
Proteksi Arus Tiga Fasa
Perlindungan Kelebihan Beban
Perlindungan Kekurangan Beban
Perlindungan Di Bawah Tegangan
Mulai Tertunda
Shutdown Tertunda
Rekaman Saat Ini
| Model & Spesifikasi | Nilai Saat Ini （A） | Nilai Tegangan （V） | A (Lebar) × B (Kedalaman) × H (Tinggi) |
| kelas 1.2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| kelas 2.5kV | 50,80,100,120,150 | 2500 | 600×630×1700 |
| kelas 3kV | 50,80,100,120,150 | 3000 | 600×630×1700 |
| kelas 3.6kV | 50,80,100,120,150 | 3600 | 600×630×1700 |
| Model & Spesifikasi | Nilai Saat Ini （A） | Nilai Tegangan （V） | A (Lebar) × B (Kedalaman) × H (Tinggi) |
| kelas 1.2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| kelas 2.3kV | 50,80,100,120,150 | 2300 | 600×630×1700 |
● Ketinggian：≤2000m
● Suhu sekitar：-30℃/-22℉ — +50℃/122℉
● Kelembaban relatif：≤85%
●Bebas dari bahan mudah terbakar dan meledak, gas korosif terhadap isolasi, dan debu konduktif
●Dipasang di tempat yang bebas dari getaran parah, dengan kemiringan vertikal ≤ 5°
| TIDAK. | Nama Parameter | Data |
| 1 | Nilai Tegangan Masukan | 380V – 480V±10%,3P 380 V – 480 V ±10%, 3 fase |
| 2 | Frekuensi Masukan Terukur | 50Hz±10% |
| 3 | Frekuensi Keluaran | 0 - 120 Hz, dapat disesuaikan |
| 4 | Resolusi Frekuensi Keluaran | 0,01Hz |
| 5 | Kontrol Tegangan Catu Daya | AC220V |
| 6 | Nilai Daya Keluaran | 110 kW–630kW |
| 7 | Nilai Arus Keluaran | 215A–1188A |
| 8 | Rentang Tegangan Keluaran | 0 - Tegangan Masukan |
| 9 | Tipe Penyearah | 6 - penyearah dioda pulsa |
| 10 | Tipe Transistor Inverter | IGBT |
| 11 | Antarmuka Komunikasi Eksternal | RS485、RS232 |
| 12 | Model Komunikasi Eksternal | Kabel |
| 13 | Fungsi Perlindungan | Kelebihan beban, kekurangan beban, korsleting, kehilangan fasa, suhu berlebih |
| 14 | Metode Pendinginan | Pendinginan udara paksa |
| 15 | Faktor Daya Masukan | 0.98 |
| 16 | Efisiensi | ＞98% |
| 17 | Penyaring Keluaran | Gelombang sinus |
| 18 | Siklus Tugas Terukur | Kontinu |
| 19 | Kelas IP / Kelas Perlindungan | IP23 |
| 20 | Kapasitas Kelebihan Beban | Torsi terukur 150%, durasi 60 detik |
| 21 | Suhu Sekitar Pengoperasian | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu Penyimpanan / Transportasi | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembaban Sekitar | ≤95% (pada +20 ℃), tanpa kondensasi |
| 24 | Ketinggian Instalasi | ≤1000m, penurunan daya diperlukan jika terlampaui |
| 25 | Komponen Harmonik Sisi Masukan | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Konten Harmonik Sisi Masukan | ＜5% |
| 27 | Modus Kontrol | V/F multi-titik, vektor V/F |
| 28 | Mode Pengkabelan Masuk & Keluar | Atas masuk & atas keluar, bawah masuk & bawah keluar |
| TIDAK. | Nama Parameter | Data |
| 1 | Nilai Tegangan Masukan | 380 V – 690 V ±10%, 3 fase |
| 2 | Frekuensi Masukan Terukur | 50Hz±10% |
| 3 | Frekuensi Keluaran | 0 - 120 Hz, dapat disesuaikan |
| 4 | Resolusi Frekuensi Keluaran | 0,01Hz |
| 5 | Kontrol Tegangan Catu Daya | AC 220V |
| 6 | Nilai Daya Keluaran | 110kW–900kW |
| 7 | Nilai Arus Keluaran | 202 A–1535 A |
| 8 | Rentang Tegangan Keluaran | 0 - Tegangan Masukan |
| 9 | Tipe Penyearah | IGBT |
| 10 | Tipe Transistor Inverter | IGBT |
| 11 | Antarmuka Komunikasi Eksternal | RS485、RS232 |
| 12 | Mode Komunikasi Eksternal | Serat Optik |
| 13 | Fungsi Perlindungan | Kelebihan beban, Kekurangan beban, Hubungan pendek, Kehilangan fasa, Suhu berlebih |
| 14 | Metode Pendinginan | Pendinginan udara paksa |
| 15 | Faktor Daya Masukan | 0.98 |
| 16 | Efisiensi | ＞98% |
| 17 | Penyaring Keluaran | Gelombang sinus |
| 18 | Siklus Tugas Terukur | Kontinu |
| 19 | Kelas IP / Kelas Perlindungan | IP23 |
| 20 | Kapasitas Kelebihan Beban | Torsi terukur 150%, durasi 60 detik |
| 21 | Suhu Sekitar Pengoperasian | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu Penyimpanan / Transportasi | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembaban Sekitar | ≤95% (pada +20 ℃), tanpa kondensasi |
| 24 | Ketinggian Instalasi | ≤1000 m; penurunan diperlukan jika terlampaui |
| 25 | Komponen Harmonik Sisi Masukan | 4% |
| 26 | Konten Harmonik Sisi Masukan | ＜5% |
| 27 | Modus Kontrol | V/F multi-titik, vektor V/F |
| 28 | Mode Pengkabelan Masuk & Keluar | Atas masuk & atas keluar, bawah masuk & bawah keluar |
| TIDAK. | Nama Parameter | Data |
| 1 | Nilai Tegangan Masukan | 0,6 KV -2,6 KV±10% |
| 2 | Frekuensi Masukan Terukur | 50 Hz ± 10% |
| 3 | Frekuensi Keluaran | 0 - 120Hz, dapat disesuaikan |
| 4 | Resolusi Frekuensi Keluaran | 0,01 Hz |
| 5 | Kontrol Tegangan Catu Daya | AC 220 V |
| 6 | Kapasitas Terukur | 45 kVA–300kVA |
| 7 | Metode Pendinginan | Pendinginan udara paksa |
| 8 | Faktor Daya Masukan | Di atas 0,98 pada beban >20%. |
| 9 | Siklus Tugas Terukur | Kontinu |
| 10 | Kelas IP / Kelas Perlindungan | IP20 |
| 11 | Kapasitas Kelebihan Beban | 120% selama 1 jam, 150% selama 1 menit |
| 12 | Suhu Sekitar Pengoperasian | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Suhu Penyimpanan / Transportasi | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Kelembaban Sekitar | ≤90% (pada +20 ℃), tanpa kondensasi |
| 15 | Ketinggian Instalasi | ≤1000 m; penurunan diperlukan jika terlampaui |
●Ketinggian tidak boleh melebihi 1000 m; penurunan daya diperlukan jika ketinggian melebihi 1000 m.
●Suhu lingkungan pengoperasian: -5 ℃ hingga +40 ℃, suhu rata-rata harian tidak melebihi +35 ℃, variasi suhu lingkungan tidak lebih besar dari 5 ℃/jam. Jika suhu lingkungan melebihi kisaran yang diijinkan, peralatan pendingin udara yang sesuai harus dilengkapi.
●Kelembaban relatif maksimum udara sekitar: ≤ 90% (pada 20 ℃); ≤ 50% pada +40 ℃.
●Pondasi pemasangan harus bebas dari getaran dan guncangan hebat, dengan kemiringan vertikal tidak melebihi 5%.
●Lingkungan pengoperasian harus bebas dari debu yang bersifat konduktif atau mudah meledak, dan bebas dari gas atau uap yang dapat menimbulkan korosi pada logam atau merusak isolasi.
●Fluktuasi tegangan terus menerus pada catu daya input AC tidak boleh melebihi ±10% dari nilai pengenal.
●Rentang fluktuasi frekuensi jaringan listrik AC: 45 Hz–55 Hz, dengan tingkat variasi frekuensi tidak melebihi ±1% per detik.
●Hanya untuk penggunaan di dalam ruangan dengan ventilasi yang baik; jarak bebas di atas dan di sekitar perangkat harus ≥ 700 mm.
●Dilengkapi dengan proteksi termasuk tegangan lebih, tegangan kurang, arus lebih, kehilangan fasa, dan korsleting.
●Dilengkapi dengan tampilan LED untuk menunjukkan arus keluaran, tegangan, frekuensi, dll.
●Parameter sistem dapat diatur melalui keypad.
●Dapat beroperasi dalam mode frekuensi variabel dan mode frekuensi daya.
●Dalam pengoperasian frekuensi variabel, mode kerja dapat manual atau otomatis.
●Waktu mulai dan frekuensi pengoperasian dapat diatur secara sewenang-wenang.
Q1: Peralatan apa yang terutama digunakan untuk Kabinet Kontrol Listrik Penggerak Kecepatan Variabel?
A1: Kabinet Kontrol Penggerak Kecepatan Variabel ini merupakan peralatan pendukung khusus untuk semua jenis pompa submersible, seperti pompa suhu tinggi, pompa sumur dalam, dan pompa pemasukan sungai. Ini cocok untuk pengiriman air ladang minyak, pasokan air sumur dalam, dan proyek pengambilan air sungai.
Q2: Apa keuntungan inti dari kontrol konversi frekuensi dibandingkan dengan kontrol kecepatan tetap tradisional?
A2: Dibandingkan dengan kotak kontrol kecepatan tetap tradisional,Kabinet Kontrol Listrik Penggerak Kecepatan Variabeldapat mengatur kecepatan pompa secara bebas sesuai kebutuhan. Menghemat lebih banyak energi, mengurangi keausan peralatan dengan soft start, dan memiliki perlindungan keselamatan penuh, membuat pengoperasian pompa lebih stabil, aman, dan hemat daya.
Q3: Dapatkah kabinet kontrol ini beradaptasi dengan lingkungan kerja luar ruangan yang keras?
A3: Ya. Kabinet Kontrol Listrik ini mengadopsi cangkang industri tertutup dan komponen internal berkualitas tinggi. Ini tahan debu, tahan air dan anti-interferensi, dan dapat bekerja secara stabil di lingkungan yang lembab, berdebu, dan luar ruangan untuk proyek ladang minyak, sumur air, dan pengambilan air sungai.
Kami mengikuti kontrol kualitas yang ketat untuk setiap Kabinet Kontrol Listrik Penggerak Kecepatan Variabel. Berbeda dari inspeksi satu bagian biasa, semua lemari kami diuji dengan set pompa submersible yang cocok sebelum pengiriman. Setiap peralatan melewati uji pengoperasian penuh, uji penyesuaian kecepatan, dan uji simulasi beban. Tes pencocokan pompa nyata ini memastikan koordinasi sempurna antara kabinet dan pompa. Semua produk dikirim hanya setelah melewati uji pencocokan lengkap, untuk menjamin pengoperasian lapangan yang stabil dan andal.
Kami memiliki pengalaman yang kaya dalam mengembangkan dan memproduksi peralatan kontrol pompa submersible. Semua produk Kabinet Kontrol Listrik Penggerak Kecepatan Variabel diuji secara ketat, dengan kualitas stabil dan tingkat kegagalan yang rendah. Kami mendukung parameter dan fungsi yang disesuaikan agar sesuai dengan pompa dan kondisi kerja yang berbeda. Kami menyediakan konsultasi pra-penjualan lengkap, panduan di tempat, dan layanan pemeliharaan purna jual. Produk kami dijual di seluruh dunia, melayani berbagai proyek ladang minyak, sumur air, dan pengambilan air sungai dengan solusi kontrol yang hemat biaya dan stabil.
