IniKabel listrikadalah kabel pencocokan khusus untuk ESP, dengan satu ujung terhubung ke kabel utama dan ujung lainnya ke kotak sambungan permukaan, memberikan dukungan transmisi daya yang andal untuk peralatan. Diklasifikasikan berdasarkan bentuk penampang konduktor, kabel tersedia dalam dua tipe struktural: melingkar dan datar. Strukturnya dari dalam ke luar memiliki urutan sebagai berikut: konduktor tembaga bulat padat (atau terdampar), lapisan insulasi, lapisan selubung, lapisan jalinan (lapisan selubung luar, lapisan pengisi), dan lapisan pelindung pelindung pita baja.
Standar Internasional：ISO 13628 , IEEE 1017, IEEE1018 , IEEE1019
Standar Nasional：GB/T 16750
Standar Industri：API RP 11S1 , API RP 11S5 , API RP 11S6
Standar Perusahaan: AT-ST-008
●Arus beban tinggi
●Ketahanan suhu tinggi
●Pemasangan yang mudah dan andal
●Ketahanan terhadap korosi
| Seri AWG | Luas Penampang（mm2） | Jumlah Inti | Jumlah helai / Diameter nominal untai tunggal（mm） | Kelas Tegangan Terukur (kV) | Suhu Operasional（℃/℉） |

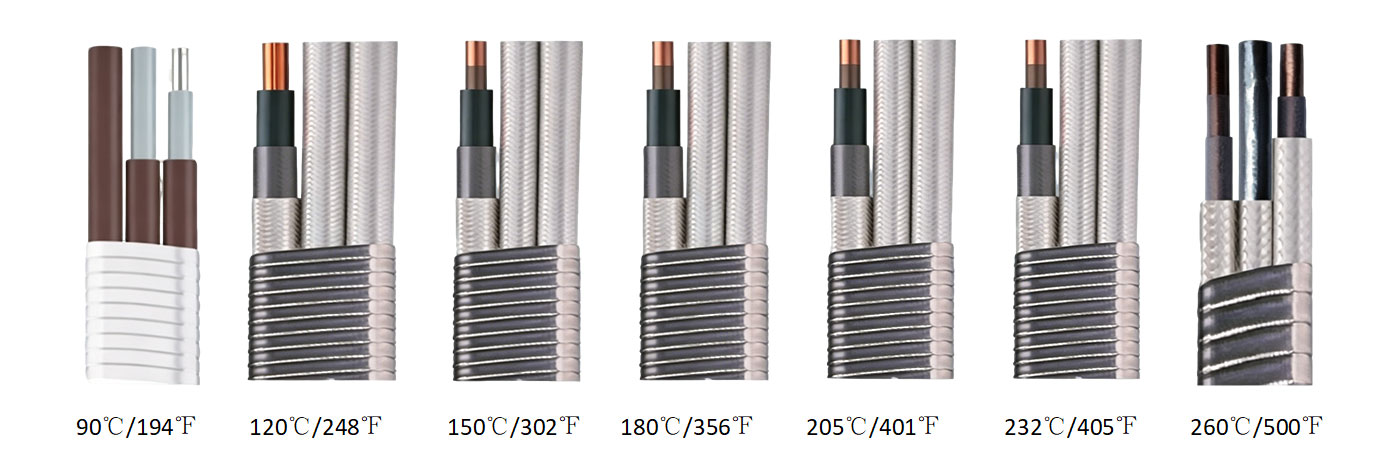

| AWG7 | 10 | 3 | 1/3.67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54, 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35, 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |
Kabel bundar
| Kode | Penjelasan | Singkatan | Kode | Penjelasan | Singkatan |
| Bahan Lapisan Isolasi | Bahan Lapisan Armor | ||||
| P | Polipropilena (termasuk polipropilena yang dimodifikasi) | PP(MPP) | - | Pita Baja Galvanis | GST |
| E | Karet Etilen Propilena | EPDM | M | Pita Monel | MA |
| YJ | Polietilen ikatan silang | XLPE | X | Pita Baja Tahan Karat | SS316 |
| KAMU | Film Komposit Polimida-F46 + Insulasi Gabungan Karet Etilen Propilena | PI-FEP/EPDM | |||
| YF | Film Komposit Polimida-F46 + Insulasi Gabungan Karet Perfluoroetilena Propilena | PI-FEP | |||
| Bahan Lapisan Selubung | Lapisan Kepang (Lapisan Pengisi) | ||||
| Q | Paduan Timbal | Pb-Paduan | Politetrafluoroetilen | PTFE | |
| E | Karet Etilen Propilena | EPDM | |||
| H | Polietilen Klorosulfonasi | CSM | Pita Serat Aramid | BURITAN | |
| F | Perfluoroetilena Propilena | FEP | Pita Serat Nilon | NFT | |
| N | Karet Nitril | NBR | Polypropylene (Lapisan Bantalan Tahan Minyak) | hal | |
| Seri AWGS | Dimensi Maksimum | |||||
| Kabel Datar (mm×mm) | Kabel Bulat (mm2) | Kabel MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13,5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Kabel pompa submersible khusus dirancang untuk menyediakan transmisi daya yang andal di lingkungan bawah air. Dibandingkan dengan kabel listrik standar, kabel ini memiliki insulasi kedap air yang ditingkatkan, konstruksi fleksibel, dan ketahanan terhadap kelembapan, memungkinkan pengoperasian yang stabil di sumur dalam, sistem pembuangan limbah, dan aplikasi terendam lainnya.
A2: Kabel datar lebih disukai dalam banyak aplikasi submersible karena struktur kompaknya memerlukan lebih sedikit ruang pemasangan dan lebih mudah dipasang di sumur sempit atau area terbatas. Desain fleksibel juga membantu mengurangi tegangan puntir, tekukan, dan kerusakan mekanis selama pemasangan dan pemeliharaan pompa.
A3: Kabel menggunakan bahan insulasi berkualitas tinggi dan selubung luar pelindung untuk mencegah penetrasi air, penuaan, dan kerusakan lingkungan. Sebelum pengiriman, setiap kabel diuji kinerja insulasi, ketahanan air, dan ketahanan mekanisnya untuk memastikan pengoperasian yang aman dalam kondisi bawah air yang berat.
A4: Ya. POMPA AOTE TIANJIN CO., LTD. menyediakan opsi penyesuaian termasuk panjang kabel, nomor inti, spesifikasi konduktor, dan bahan selubung luar. Konfigurasi kabel dapat disesuaikan dengan peringkat daya pompa, kedalaman pemasangan, dan lingkungan pengoperasian yang berbeda.
A5: Pemilihan kabel harus mempertimbangkan beberapa faktor, termasuk daya pompa, tegangan pengenal, kedalaman pemasangan, suhu pengoperasian, kualitas air, dan persyaratan mekanis. Memilih ukuran konduktor dan struktur pelindung yang tepat membantu memastikan transmisi daya yang efisien dan memperpanjang masa pakai.
POMPA AOTE TIANJIN CO., LTD. mengkhususkan diri dalam solusi pompa submersible dan produk kabel terkait. Dengan pengalaman praktis dalam aplikasi pemompaan bawah air, kami memahami persyaratan sistem pompa yang berbeda dan menyediakan konfigurasi kabel yang sesuai untuk berbagai kondisi kerja.
Kami memilih bahan konduktif berkualitas tinggi dan sistem isolasi tahan air untuk memastikan kinerja listrik yang stabil dan daya tahan mekanis. Setiap kabel menjalani prosedur pemeriksaan yang ketat, termasuk pengujian isolasi, pengujian ketahanan air, dan pemeriksaan penampilan sebelum pengiriman.
Kabel kami dikembangkan untuk lingkungan yang menuntut di mana fleksibilitas, kinerja kedap air, dan daya tahan sangat penting. Struktur yang dioptimalkan membantu mengurangi frekuensi pemeliharaan dan memberikan kinerja yang dapat diandalkan untuk proyek teknik dan aplikasi komersial.
Kami menyediakan model Kabel Listrik standar serta solusi khusus berdasarkan kebutuhan proyek. Dari pemilihan produk hingga dukungan pemasangan, tim teknis kami membantu pelanggan memilih spesifikasi kabel yang sesuai dan meningkatkan keandalan sistem.
