Akumulasi air adalah salah satu tantangan besar yang mempengaruhi efisiensi dan keselamatan penambangan. Kelebihan air tanah, curah hujan, dan rembesan bawah tanah dapat mengganggu produksi, merusak peralatan, dan meningkatkan biaya pengoperasian.

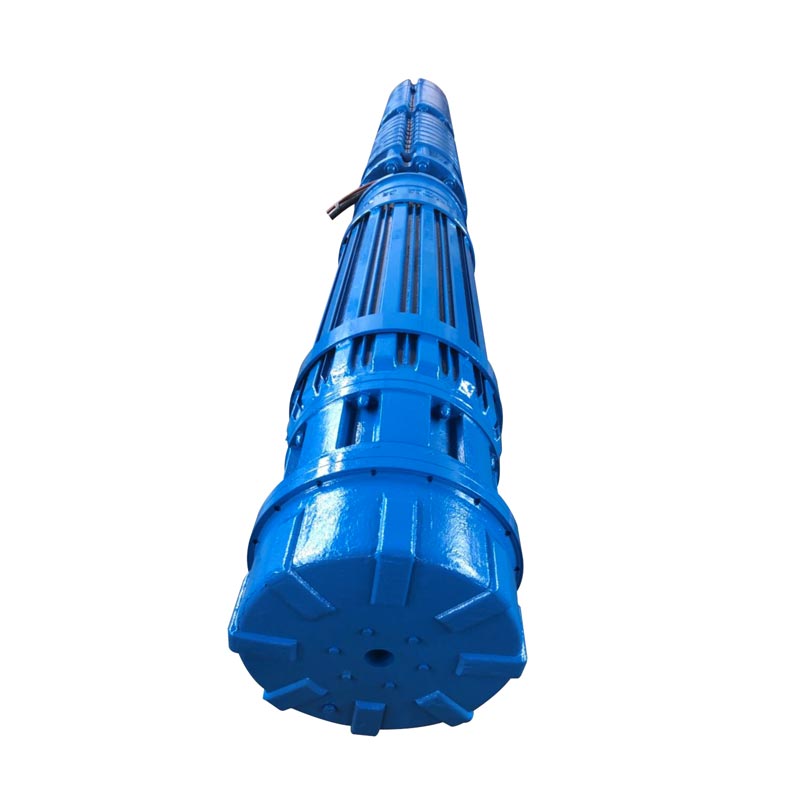

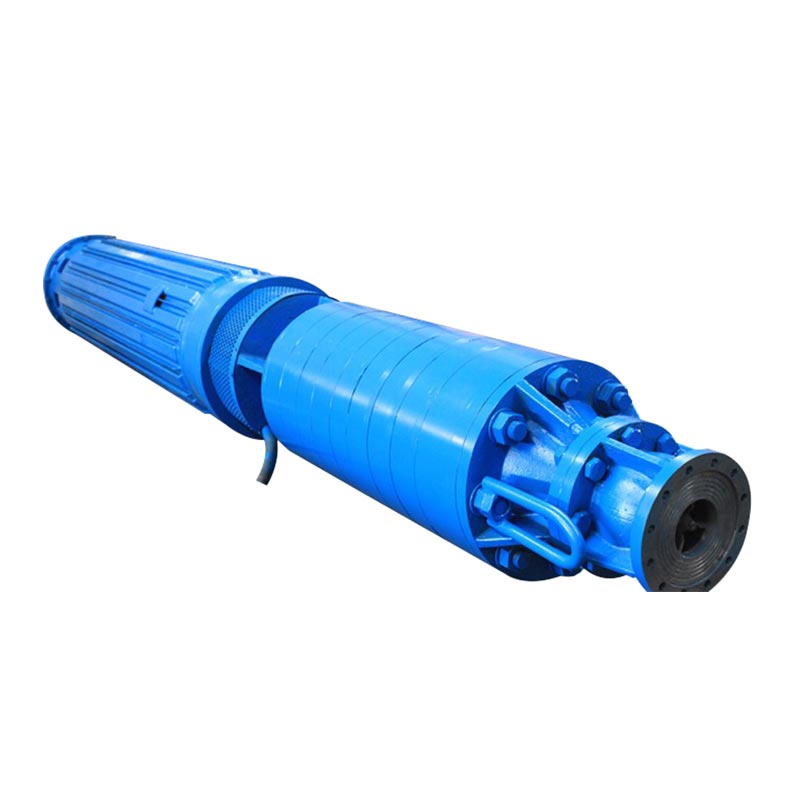

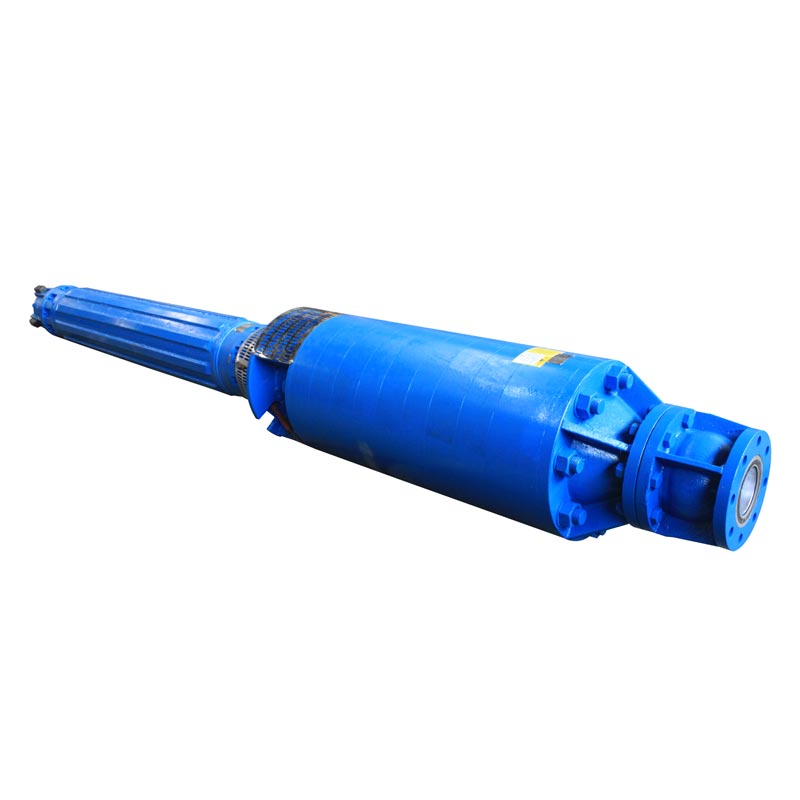

Pompa Pertambangan Submersible Drainase dirancang untuk aplikasi dewatering tambang tugas berat yang dilakukan secara terus menerus diperlukan pengoperasian dan masa pakai yang lama. Dirancang dengan sistem hidrolik sentrifugal berkinerja tinggi dan kuat teknologi motor submersible, menghasilkan pembuangan air yang stabil bahkan di tambang dalam, lubang terbuka besar, dan lingkungan mengandung partikel abrasif.
Dari tambang batu bara dan tembaga hingga lokasi ekstraksi emas, timah, dan berlian, pompa ini menghasilkan drainase yang dapat diandalkan kinerja dalam kondisi yang menuntut.
Semakin rendah beban pada unit dari gaya dorong aksial dan padatan serta lumpur yang ditarik ke dalam, semakin tinggi operasionalnya keandalan.
Semakin tinggi keandalan operasional, semakin lama masa pakainya. Untuk pompa motor submersible berfitur HDM yang bisa berumur 10 tahun atau lebih.
Semakin lama masa pakai dan semakin tinggi efisiensinya (hingga 90%-plus), semakin rendah biaya pengoperasiannya.
Kapasitas aliran Q: hingga 6000 m'/jam (26500 US gpm)
Kepala pengiriman H: hingga 1500 m (5000 kaki)
Tekanan p: hingga 150 bar (2200 Psi)
Kecepatan n: hingga 3600 rpm
Data kinerja motor:
Frekuensi: 50Hz/ 60Hz
Tegangan V: hingga 14000 volt
Tenaga motor P: hingga 5000 kW (6700 HP)
Kecepatan n: hingga 3600rpm
Suhu t: hingga 100 ℃
Bahan:Bahan dipilih secara individual sesuai kebutuhan Anda Termasuk besi cor kelabu, besi ulet, perunggu, perunggu aluminium, baja tahan karat dupleks.
(1) Pompa submersible dilengkapi dengan impeler sentrifugal dan struktur baling-baling pemandu radial; selama operasi, cairan ditarik secara radial dan dibuang secara radial;
(2) Pompa submersible ini terutama terdiri dari impeler, cincin segel, baling-baling pemandu atas dan bawah, bagian perantara atas dan bawah, bagian hisap, bagian pelepasan, poros pompa, bantalan dorong atas, selongsong baling-baling pemandu, dan bagian transisi perantara.
(3) Ruang kerja pompa terdiri atas impeller, guide vane, dan bagian perantara. Impeler, selongsong bantalan, dan selongsong baja membentuk rakitan rotor, sedangkan bantalan geser dipasang di bagian hisap, bagian pelepasan, dan bagian transisi perantara untuk menopang rakitan rotor yang berputar.
(4) Untuk menyeimbangkan gaya aksial, impeler disusun secara simetris: impeler atas berputar searah jarum jam, sedangkan impeler bawah dipasang berlawanan arah. Gaya aksial yang dihasilkan oleh impeler selama pengoperasian saling menghilangkan, dan gaya aksial sisa ditanggung oleh bantalan dorong yang terhubung ke motor, sehingga memperpanjang masa pakai unit.
(5) Rotor diposisikan menggunakan bahu radial kopling pompa agar sejajar dengan kopling rumah bantalan motor, dan diamankan secara aksial dengan baut untuk membentuk sambungan yang kaku.
(1) Motor terdiri dari stator, rotor, bantalan pemandu atas dan bawah, bantalan dorong, alas, segel ekstensi poros perakitan, dan komponen lainnya.
(2) Perpanjangan poros motor disegel menggunakan segel oli yang diperkuat karet dan segel mekanis.
(3) Kantung ekspansi karet dipasang di bagian bawah motor untuk menyeimbangkan tekanan antar motor rongga internal dan air eksternal ketika ekspansi dan kontraksi termal terjadi di dalam motor atau ketika permukaan air eksternal berfluktuasi. Bagian bawah motor dilapisi dengan lembaran galvanis tahan korosi logam.
(4) Permukaan luar rumah motor dilengkapi sirip pendingin dan saluran air pendingin. Selama operasi, Bagian dalam motor diisi dengan air, yang disirkulasikan oleh impeler di bagian bawah rotor untuk memastikan suhu internal yang seragam. Pada saat yang sama, aliran air berkecepatan tinggi di permukaan luar motor menghilang panas dari housing, sirip pendingin, dan permukaan saluran air.
(5) Gulungan stator motor menggunakan kawat berinsulasi bertegangan tinggi dan kedap air, yang menawarkan suhu yang sangat baik sifat ketahanan dan isolasi. Kabel belitan dihubungkan ke kabel listrik bertegangan tinggi dan tahan air. Selain itu, sensor suhu dipasang pada permukaan ujung belitan untuk memantau air suhu di sekitar mereka. Sensor suhu dihubungkan ke kabel empat inti; kedua kabel disalurkan melalui lubang keluar kabel di pemandu atas rumah bantalan.
(6) Rotornya berjenis sangkar tupai, sangkarnya terbuat dari konduktor tembaga.
(7) Rumah bantalan pemandu atas dan bawah dilengkapi dengan cangkang bantalan, dan bantalan dorong dipasang pada ujung bawah rotor. Rakitan bantalan dorong terdiri dari bantalan dorong atas dan bawah serta bantalan geser pelat, yang digunakan untuk menopang gaya aksial; bantalan dorong atas adalah tipe annular tersegmentasi, sedangkan yang lebih rendah bantalan dorong adalah tipe sektor tersegmentasi.
Penghapusan air tanah secara efisien dari tambang batubara bawah tanah.
Cocok untuk sistem drainase penambangan tembaga, emas, timah, dan berlian.
Menangani akumulasi curah hujan dan pengendalian air tanah di lubang penambangan besar.
Konfigurasi tekanan tinggi untuk operasi bawah tanah.
Pompa ini dirancang untuk air tambang yang mengandung air tanah, sedimen, dan partikel tersuspensi. Pemilihan bahan dapat disesuaikan sesuai dengan kondisi air.
Tergantung pada konfigurasinya, pompa dapat mencapai delivery head hingga 1500 meter, sehingga cocok untuk tambang dalam aplikasi drainase.
Bahan umum termasuk besi cor, besi ulet, perunggu, perunggu aluminium, dan baja tahan karat dupleks. Itu pemilihan tergantung pada persyaratan korosi dan abrasi.
Ya. Kinerja hidrolik pompa, tegangan motor, daya, material, dan konfigurasi dapat disesuaikan sesuai kebutuhan persyaratan proyek.
